شرح
ارسال درخواست
تعیین نوع
| 1 | کد سازنده |
| 2 | چرخ دنده واحد اصلی حلقه محصور جامد کاملاً عایق |
| 3 | شماره سریال طراحی |
| 4 | ولتاژ نامی (کیلو ولت) |
| 5 | جریان دارای رتبه (A) |
| 6 | نوع سوئیچ: سوئیچ C-Load; مدار شکن V-Circuit Breaker; G-Disconnector; کلید F-Load سوئیچ-فیوز ترکیبی. سوئیچ بار CB بدون اتصال به زمین؛ VB-Circuit Breaker بدون اتصال به زمین سوئیچ متصل به قطع کننده مدار VZ |
| 7 | جریان مقاومت کوتاه مدت (20,25 kA) |
| 8 | ب: بدون سوئیچ زمین. Z: خط خروجی مستقیم پایین |
نمایش محصول
پارامترهای فنی کلید
| ولتاژ نامی | کیلوولت | 12 | |||
| فرکانس رتبه بندی شده | هرتز | 50 | |||
| جریان رتبه بندی شده | A | 630 | 1250 | ||
| سطح عایق رتبه بندی شده | ولتاژ مقاومت فرکانس برق | شکستن | کیلوولت | 48 | |
| فاز به فاز | کیلوولت | 42 | |||
| فاز به زمین | کیلوولت | 42 | |||
| ولتاژ مقاومت در برابر ضربه رعد و برق | شکستن | کیلوولت | 85 | ||
| فاز به فاز | کیلوولت | 75 | |||
| فاز به زمین | کیلوولت | 75 | |||
| جریان قطعی نامی اتصال کوتاه (1 ثانیه) | kA | 25 | 31.5 | ||
| جریان مقاومت کوتاه مدت (4 ثانیه) | kA | 25 | 31.5 | ||
| حداکثر جریان مقاومتی درجه بندی شده (1p) | kA | 63 | 80 | ||
| جریان نامی اتصال کوتاه (اوج) (1 میلی متر) | kA | 63 | 80 | ||
| سطح حفاظت محوطه | IP4X | ||||
| حالت عملیات | فنری (نوع ذخیره انرژی) | ||||
پارامترهای فنی جداکننده و کلید ارتینگ
| خیر | مورد | واحد | پارامتر | ||
| 1 | ولتاژ نامی | کیلوولت | 12 | ||
| 2 | جریان رتبه بندی شده | A | 630 | 1250 | |
| 3 | 4s دارای جریان مقاومت کوتاه مدت (RMS) | kA | 25 | 31.5 | |
| 4 | جریان مقاومتی اوج درجه بندی شده (پیک) | kA | 63 | 80 | |
| 5 | ولتاژ تحمل فرکانس برق 1 دقیقه | فاز به فاز و فاز به زمین | کیلوولت | 42 | |
| انزوا شکستن | 48 | ||||
| 6 | ولتاژ مقاومت در برابر ضربه رعد و برق | فاز به فاز و فاز به زمین | کیلوولت | 75 | |
| انزوا شکستن | 85 | ||||
| 7 | عمر مکانیکی کلید اصلی | عملیات | 3000 | ||
| 8 | عمر مکانیکی کلید ارتینگ | عملیات | 3000 | ||

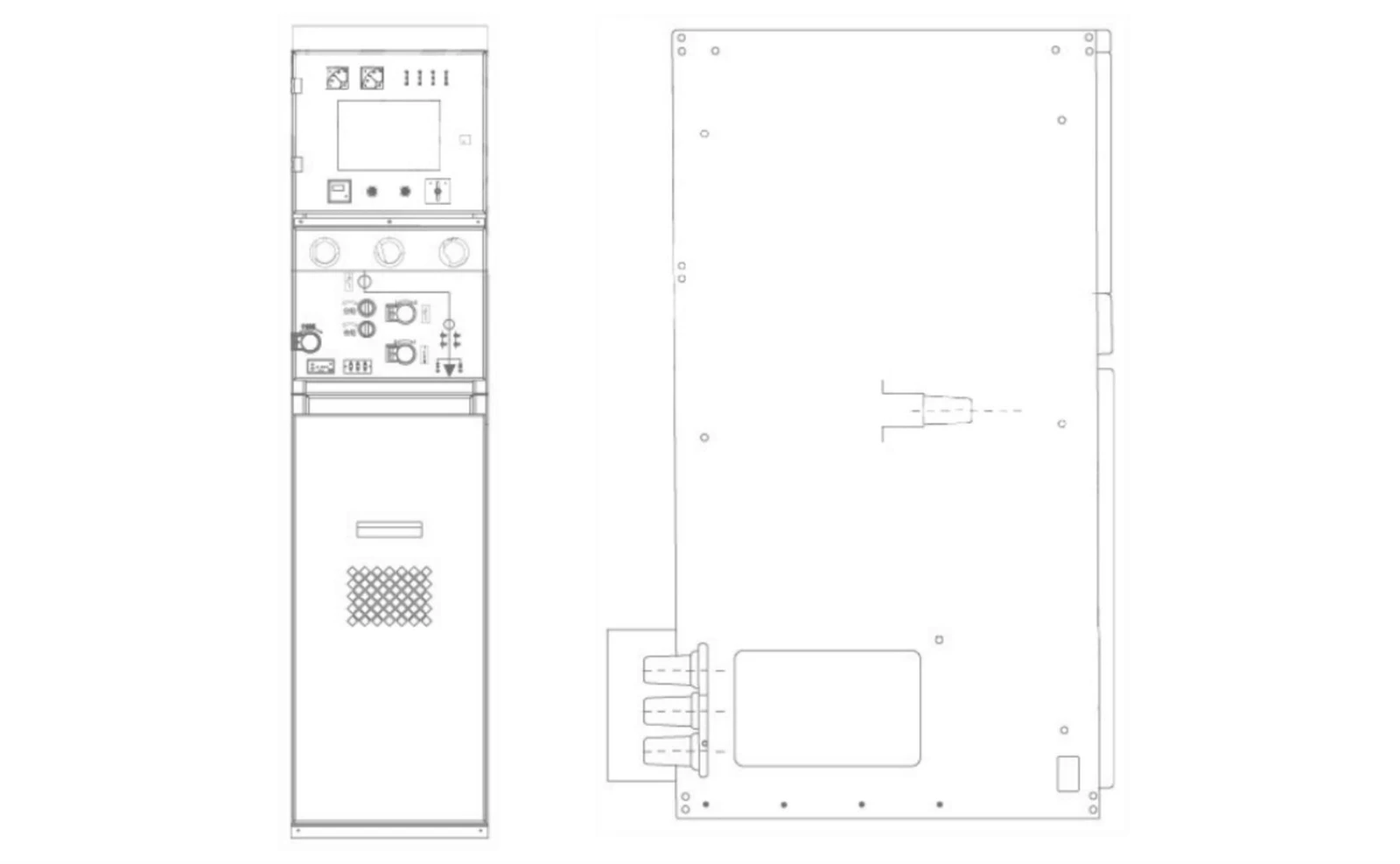

ابعاد خارجی
ابعاد کلید
| مدل | عرض (میلی متر) | عمق (میلی متر) | ارتفاع (میلی متر) |
| کابینت PT سوئیچ بار (CPT) | 500 | 950 | 1650 |
| کابینت قطع کننده مدار (VB) | 425 | 860 | 1850 |
| کابینت قطع کننده مدار (V) | 425 | 860 | 1850 |
| کابین کراوات اتوبوس قطع کننده مدار (VZ) | 425 | 860 | 1850 |
| کابینت بالارونده اتوبوس (G) | 425 | 860 | 1850 |
| کابینت ترکیبی سوئیچ-فیوز بار (F) | 500 | 950 | 1650 |
